M12 x 128mm Bolzenanker Edelstahl A4 - ETA Opt. 1 (1 Stk.)

  • ArtikelNr.: P003321
  • Lieferzeit: 1 - 3 Werktage
  • nur : 4,10 €
  • Grundpreis: 410,00 € pro 100 Stk.
  • inkl. 20% USt., zzgl. Versand
    • Staffelpreis:
    • ab 10 x 1 Stk. » 3,89 € *

    • ab 25 x 1 Stk. » 3,69 € *
    • ab 50 x 1 Stk. » 3,49 € *
    • * Preis per VK-Los inkl. 20% USt., zzgl. Versand
Wird geladen ...

Beschreibung

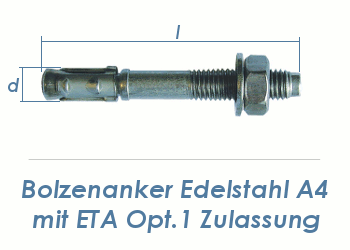

Bolzenanker, Edelstahl A4 mit DIN 125 Scheibe und Mutter. Verwendbar für Beton und Naturstein mit dichtem Gefüge.

l (Gesamtlänge): 128mm
Durchmesser: M12 / 12mm

Eigenschaften:
  • ETA Zulassung für ungerissenen  und gerissenem Beton (Option 1).
  • Feuerwiderstandsklasse F120
  • Ausführung mit grosser Unterlegscheibe gemäß DIN 125
  • Kraft- und drehmomentkontrollierte Spreizung
  • Edelstahl A4
  • Vor- und durchsteckmontage



Montage:
Bitte bei der Montage auf ein exaktes und sauberes Bohrloch achten. Achtung! Bei unterschrittenem Randabstand verringern sich die Zugfestigkeitseigenschaften.




Technische Daten:

 L
(Gesamtlänge
in mm)
 f
(Gewindelänge
in mm)
 do
(Bohrloch
in mm)
h1
(min Bohr-
lochtiefe
in mm)
tfix
(Befestigungs-
dicke)
Ch
(Schlüssel-
weite Mutter)
Tinst
(Anzugsdrehmoment
in Nm)
 M12 x 118mm  118  47  12   90  20  19  70
 M12 x 128mm  128  67  12  90  30  19  70



Mechanische Eigenschaften:
nur Anwendbar, falls Bolzenanker der ETA Zulassung unterliegt (Option 1 bzw. Option 7, siehe Artikel Details oben)

 Zugbeanspruchung  M6  M8   M10   M12   M16
Tragfähigkeit bei Zugebanspruchung
b. gerissenem Beton C20/25 in kN
 -  5   9   12   20
Tragfähigkeit bei Zugebanspruchung
b. ungerissenem Beton C20/25 in kN
 -  9  16  20  35
 Sicherheitsfaktor  -   1,8  1,8  1,8  1,8


Querbeanspruchung  M6  M8   M10   M12   M16
Stahl:
Tragfähigkeit bei Querbeanspruchung in
gerissenem & ungerissenem Beton C20/25 in kN
 -  10   18  23   44
Edelstahl A4:
Tragfähigkeit bei Querbeanspruchung in
gerissenem & ungerissenem Beton C20/25 in kN
 -   11  17  25  47




Verpackungsgröße: 20 Stk. *

* Bei Abnahme dieser Stückzahl liefern wir in der Originalverpackung des Herstellers. Leider sind wir (um die Lieferfähigkeit zu gewährleisten) gezwungen teilweise Artikel von unterschiedlichen Herstellern/Lieferanten zu beziehen, welche in unterschiedlichen Verpackungsgrößen (VPEs) angeboten werden. In dem Fall sind mehrere Verpackungseinheiten angeführt. Wir sind natürlich bemüht immer in Originalverpackungen zu liefern, können dies bei unterschiedlichen VPEs nicht zu 100% garantieren.


Verkaufslose: Wir bieten alle unsere Produkte in Losen zu 1, 10 oder 100 Stk. an. Wenn Sie z.B. einen Artikel mit der Losgröße "10 Stk." nun 3 x in den Warenkorb legen, so erhalten Sie 3 x 10 = 30 Stk. Mehrere Lose gleicher Artikel werden gemeinsam verpackt in einem Zipp Beutel mit Identifizierung oder im Originalkarton geliefert (weiter Details Losgrößen und Staffelpreise finden Sie hier)
