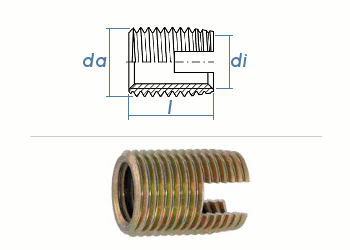

Ensat Typ S-302 - selbstschneidender Gewindeeinsatz mit Schneidschlitz
für die meisten Anwendungsfälle in Metall und Kunststoff empfohlen
di (Innengewinde): M12
da (Aussendurchmesser): 16mm (x 1,5mm Steigung)
l (Länge): 22mm
Material: Stahl, einsatzgehärtet, verzinkt und gelb chromatiert
Aufnahmeloch für Metalle: 15,2 - 15,4mm
Aufnahmeloch für Kunststoffe: 14,9 - 15,2mm
Kerb Konus Artikel: 302 000 120.160
Anwendungsgebiete:
Der Ensat Gewindeeinsatz wird in der gesamten metall und kunststoffverarbeitenden Industrie angewendet.
Produktmerkmale:
- Der Ensat® hat eine große wirksame Scherfläche (E p B) und damit eine höhere Auszugsfestigkeit, d. h.anstelle eines geschnittenen Gewindes M5 reicht oft ein Ensat M4
- Der Ensat® wird nachträglich ins fertige Werkstück eingedreht. Vorteil:deutlich höherer Ausstoß an den Gießmaschinen; kein Ausschuss wegen falsch eingegossener Einlegeteile; kein Formsand im Gewinde.
- Zum Eindrehen des Ensat® genügt ein vorgegossenes oder vorgebohrtes Aufnahmeloch mit normalen Toleranz-Anforderungen. Das Gewinde ist immer genau positioniert.
- Die bei Drahteinsätzen notwendigen Arbeitsgänge Gewindeschneiden, oftmals Zapfenabbrechen usw. sowie teuere Verschleißwerkzeuge (Spezialgewindebohrer, Grenzlehrdorne usw.) sind beim Ensat®-System nicht erforderlich.
- Der Ensat® ist unempfindlich gegen kleine Lunkerstellen. Und er verhindert Schäden, die durch ausgerissene Gewinde entstehen können.
Verarbeitung:
Der Gewindeinsatz kann entweder über das Ensat® Eindreh Werkzeug bzw. auch von Hand (mit Schraube und Mutter) eingesetzt werden. Auch eine mschinelle Montage ist möglich.
Weiter Details finden Sie auf der Hersteller Produktseite
Hersteller:
Kerb Konus
Erklärung zur Inhaltsangabe "
|
Originalkarton zu xx Stk.*"
