Beschreibung

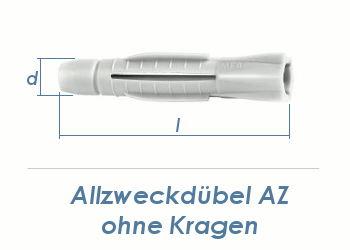

Allzweckdübel ohne Kragen
Allzweckdübel verspreizen sich in Vollbaustoffen bzw. verknoten sich bei Lochbaustoffen oder Plattenbaustoffen und sind somit für fast alle Baustoffe geeignet. Aus hochwertigm Polyethylen gefertigt und so mit dauerhaft elastisch.
Abmessungen (d x l) per Artikelbezeichnung
Allzweckdübel verspreizen sich in Vollbaustoffen bzw. verknoten sich bei Lochbaustoffen oder Plattenbaustoffen und sind somit für fast alle Baustoffe geeignet. Aus hochwertigm Polyethylen gefertigt und so mit dauerhaft elastisch.
Abmessungen (d x l) per Artikelbezeichnung
Eigenschaften:
- Für fast alle Baustoffe geeignet - in Vollbaustoffen verspreizt sich der Dübelkörper gegen die Bohrlochwand, in Lochbaustoffen, Gipskartonwänden etc. verknotet er sich
- Verwendung mit Holz- und Spanplattenschrauben in verschiedenen Durchmessern möglich
- Hochqualitatves Polyethylen garantiert dauerhafte Elastizität und verhindert selbst nach Jahren Sprödbrüche
Eignung:
Beton, Naturstein, Vollziegel, Kalksand-Vollstein, Porenbeton, Gips-Wandbauplatten, Hochlochziegel, Kalksand-Lochstein, Hohlblockstein aus Leichtbeton, Gipskartonplatten, Faserplatten, Spanplatten

Montage:

Technische Daten:
Abmessungen (d x l) in mm |
min. Bohrlochtiefe (h1) in mm |
min. Verankerungstiefe (hnom) in mm |
Mindestbauteildicke (hmin) bei Plattenbaustoffen in mm 1) |
geeignet für Holzschrauben Durchmesser (ds) in mm |
5 x 30 | 40 | 30 | 7 | 3 - 4 |
6 x 37 | 50 | 37 | 9,5 | 4 - 5 |
8 x 50 | 60 | 50 | 12,5 | 5 - 6 |
10 x 60 | 75 | 60 | 15 | 7 - 8 |
12 x 70 | 85 | 70 | 18 | 8 - 10 |
Tragfähigkeit bei Holzschrauben:
Abmessungen (d x l) in mm |
Schraubendurchmesser (ds) in mm |
Beton (Fempf) in kN |
Vollstein KS12 / Vollziegel Mz12 (Fempf) in kN |
Porenbeton P2 (Fempf) in kN |
Kalksand-Lochstein KSL12 (Fempf) in kN |
Hochlochziegel HLz12 (Fempf) in kN |
Hochlochziegel Poroton T12 (Fempf) in kN |
Gipskarton 12,5mm / 2 x 12,5mm (Fempf) in kN |
5 x 30 | 4 | 0,16 | 0,16 | 0,03 | 0,17 | 0,21 | 0,1 | 0,07 / - |
6 x 37 | 5 | 0,23 | 0,19 | 0,05 | 0,34 | 0,23 | 0,13 | 0,09 / - |
8 x 50 | 6 | 0,46 | 0,27 | 0,06 | 0,31 | 0,32 | 0,15 | 0,09 / - |
10 x 60 | 8 | 1,25 | 0,86 | 0,11 | 0,52 | 0,31 | 0,19 | 0,09 / 0,17 |
12 x 70 | 10 | 1,47 | 0,91 | 0,2 | 0,48 | 0,35 | 0,25 | - / 0,22 |
Fempf: empfohlene Last mit Sicherheitsfaktor 7
Tragfähigkeit bei Spanplattenschrauben:
Abmessungen (d x l) in mm |
Schraubendurchmesser (ds) in mm |
Beton (Fempf) in kN |
Vollstein KS12 / Vollziegel Mz12 (Fempf) in kN |
Porenbeton P2 (Fempf) in kN |
Kalksand-Lochstein KSL12 (Fempf) in kN |
Hochlochziegel HLz12 (Fempf) in kN |
Hochlochziegel Poroton T12 (Fempf) in kN |
Gipskarton 12,5mm / 2 x 12,5mm (Fempf) in kN |
5 x 30 | 4 | 0,07 | 0,12 | 0,02 | 0,15 | 0,24 | 0,14 | 0,06 / - |
6 x 37 | 5 | 0,1 | 0,12 | 0,05 | 0,3 | 0,27 | 0,12 | 0,08 / - |
8 x 50 | 6 | 0,16 | 0,18 | 0,07 | 0,34 | 0,22 | 0,13 | 0,09 / - |
Fempf: empfohlene Last mit Sicherheitsfaktor 7
