Beschreibung
Kugelpfanne nach DIN6319 Form D aus Edelstahl A2
Kugelpfannen werden in Verbindung mit separat erhältlichen Kugelscheiben eingesetzt, wenn sich Spannelemente an nicht parallele Flächen anpassen sollen.
Anwendungsprinzip siehe Artikelbilder.

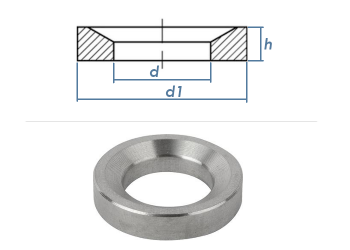

Technische Daten:
|
d (Innendurchmesser)
in mm
|
d1 (Außendurchmesser)
in mm
|
h (Höhe)
in mm
|
Geeignet für
Schraubendurchmesser
|
| 7,1 | 12 | 2,3 | M6 |
| 9,6 | 17 | 3,2 | M8 |
| 12 | 21 | 4 | M10 |
| 14,2 | 24 | 4,6 | M12 |
| 19 | 30 | 5,3 | M16 |
Eigenschaften:
| Typ | Werkstoff Nummern | Zugfestigkeit | Zusammenfassung |
| Edelstahl A2 |
1.4301
1.4303 1.4306
|
A2-50: 500N/mm2
A2-70: 700N/mm2 *1
A2-80: 800N/mm2
*1... Standardmaterial
|
gute Beständigkeit gegen Rost
geringe Beständigkeit gegen Säuren
gute Schweissbarkeit
|
