Beschreibung
Blindniete aus Aluminium (Niethülse) / Stahl verzinkt (Nietdorn) mit großem Flachrundkopf (Form A)
Durchmesser (d) und Länge (l) per Artikelbezeichnung
Durchmesser (d) und Länge (l) per Artikelbezeichnung
Anwendung:
Eine Nietverbindung mittels Blindnieten läßt sich unkompliziert und kostengünstig herstellen und führt zu einer unlösbare Verbindungen (lösbar nur durch Zerstörung) von Bauteilen aus gleichen und unterschiedlichen Materialien. Blindnieten finden vorwiegend Anwendung bei Bauteilen die nur von einer Seite zugänglich sind bzw. zur Befestigung von Hohlkammerbauteilen. Blindnieten weisen eine hohe Festigkeit bei radialer und axialer Belastung auf.
Nietenauswahl:
Die Auswahl der geeigneten Niete hängt stark von der Dicke der zu verbindenden Bleche ab. Bitte beachten Sie dazu die Tabelle unten:

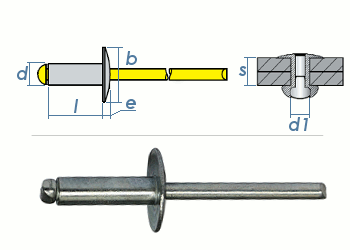

Technische Daten:
Durchmesser (d) |
Kopfhöhe (e) |
Kopfdurchmesser (b) |
Vorbohrdurchmesser (d1) |
3,2 | 2 | 9,5 | 3,3 - 3,4 |
4 | 2,5 | 12 | 4,1 - 4,2 |
4,8 | 2,5 | 14 | 4,9 -5 |
5 | 2,5 | 14-14,5 | 5,1 - 5,2 |
Nietenauswahl:
Die Auswahl der geeigneten Niete hängt stark von der Dicke der zu verbindenden Bleche ab. Bitte beachten Sie dazu die Tabelle unten:
Durchmesser (d) |
3,2 mm | 4 mm | 4,8 mm | 5 mm |
Länge (l) |
Klemmbereich (s) in mm |
|||
6 | 1 - 3,5 | 0,5 - 3 | ||
8 | 3,5 - 5 | 3 - 5 | 1 - 4,5 | 2,5 - 4,5 |
10 | 5 - 7 | 5 - 6,5 | 4,5 - 6 | 4,5 - 6 |
12 | 7 - 9 | 6,5 - 8,5 | 6 - 8 | 6 - 8 |
14 | 9 - 11 | 9 - 10,5 | 8 - 10 | 8 - 10 |
16 | 10,5 - 12,5 | 10 - 12 | 10 - 12 | |
18 | 12,5 - 15 | 12 - 14 | 12 - 14 | |
20 | 15 - 17 | 14 - 16 | 14 - 17 | |
22 | 16 - 18 | |||
25 | 18,5 - 21,5 | 18 - 21 | ||
28/27 | 21 - 23 | 20 - 23 | ||
30 | 23 - 25 | 23 - 26 | ||
35 | 25 - 30 |
Erklärung zur Inhaltsangabe " Originalkarton zu xx Stk.*"Bei Abnahme dieser Stückzahl liefern wir in der Originalverpackung der Herstellers. Um die Lieferfähigkeit zu gewährleisten, beziehen wir Ware teilweise von unterschiedlichen Herstellern/Lieferanten, weshalb leider auch oftmals unterschiedlich große Verpackungseinheiten (VPEs) haben. Wir sind bemüht immer in Originalverpackungen zu liefern, können dies bei unterschiedlichen VPEs nicht zu 100% garantieren.
Verkaufslose: Alle unsere Produkte werden in 1, 10 oder 100 Stk. Verkaufslosen angeboten. Wenn Sie z.B. einen Artikel mit der Losgröße "10 Stk." nun 3 x in den Warenkorb legen, so erhalten Sie 3 x 10 = 30 Stk. Mehrere Lose gleicher Artikel werden gemeinsam verpackt in einem Zipp Beutel mit Identifizierung oder im Originalkarton geliefert (weitere Details, Losgrößen und Staffelpreise finden Sie hier)
|
