M12 x 300mm Bolzenanker verzinkt - ETA Opt. 7 (1 Stk.)

Artikelnummer: P008599


2,44 €
244,00 € pro 100

inkl. 20% USt. , zzgl. Versand

ab x 1 Stk. Preis per VK-Los
10 2,32 € 232,00 € pro 100 Stk.
25 2,20 € 220,00 € pro 100 Stk.
50 2,07 € 207,00 € pro 100 Stk.

Lieferzeit: 1 - 3 Werktage

x 1 Stk.


Beschreibung

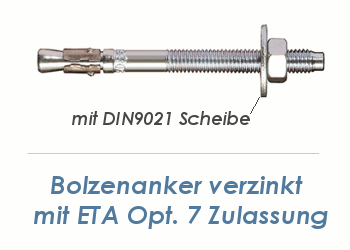

Bolzenanker / Blitzanker Stahl verzinkt mit großer Scheibe und Mutter
geeignet für die Schnellmontage in ungerissenem Beton und bei Naturstein mit dichtem Gefüge mit ETA Zualssung für ungerissenem Beton (Option 7).


Durchmesser (d) und Länge (l) per Artikelbezeichnung

Allgemein:
Bolzenanker (auch als Blitzanker oder Schlaganker bezeichnet) sind für die vielfälltige Befestigung in vorwiegend Beton geeignet und werden z.B. für die Montage von Holzbalken auf Beton, Befestigung von Metallprofilen auf Betonböden, zur Montage von Lagerprofilen, zur Befestigung von Pfostenträgern auf Betonsockeln, usw... verwendet.


Eigenschaften:
  • ETA Zulassung für ungerissenen Beton (Option 7)
  • Ausführung mit großer Unterlegscheibe DIN9021/ ISO7093 (siehe technische Daten)
  • Kraft- und drehmomentkontrollierte Spreizung
  • galvanisch verzinkt
  • Vor- und Durchsteckmontage

Montage:
Bitte bei der Montage auf ein exaktes und sauberes Bohrloch achten. Achtung! Bei unterschrittenem Randabstand verringern sich die Zugfestigkeitseigenschaften.


Bolzenanker Abmessungsskizze


Technische Daten:

Abmessung d x l
(in mm)
Bohrloch (d0)
in mm
Bohrlochtiefe (h1 min)
in mm
Setztiefe (hnom)
in mm
Anbauteildicke (tfix)
in mm
Gewinde
12 x 200 12 80 70 118 M12
12 x 220 12 80 70 138 M12
12 x 240 12 80 70 158 M12
12 x 280 12 80 70 198 M12
12 x 300 12 80 70 218 M12
12 x 360 12 80 70 278 M12
16 x 240 16 110 100 125 M16
16 x 280 16 110 100 165 M16
16 x 300 16 110 100 185 M16
16 x 400 16 110 100 285 M16



Montagedaten:

Durchmesser M12 M16
Drehmoment (Tinst)
in Nm
50 90
Schlüsselweite SW
in mm
19 24
Durchgangsloch für anzuschließendes Anbauteil
in mm
14 18
Unterlegscheibe Außendurchmesser x Dicke
in mm
37 x 3 50 x 3



Weitere Details wie Tragfähigkeiten, Rand- und Achsabstände entnehmen Sie der unter Datenblättern angeschlossenen ETA Zulassung.

Hersteller:
G&B Fissaggi

Originalkarton zu  10 Stk.*

* Bei Abnahme dieser Stückzahl liefern wir in der Originalverpackung der Herstellers. Um die Lieferfähigkeit zu gewährleisten beziehen wir Ware von unterschiedlichen Herstellern/Lieferanten, weshalb mehrere unterschiedliche Verpackungsgrößen (VPEs) angeführt sein können. Wir sind bemüht immer in Originalverpackungen zu liefern, können dies bei unterschiedlichen VPEs nicht zu 100% garantieren.


Verkaufslose: Alle unsere Produkte werden in 1, 10 oder 100 Stk. Verkaufslosen angeboten. Wenn Sie z.B. einen Artikel mit der Losgröße "10 Stk." nun 3 x in den Warenkorb legen, so erhalten Sie 3 x 10 = 30 Stk. Mehrere Lose gleicher Artikel werden gemeinsam verpackt in einem Zipp Beutel mit Identifizierung oder im Originalkarton geliefert (weiter Details Losgrößen und Staffelpreise finden Sie hier)

Downloads

Durchschnittliche Artikelbewertung

Geben Sie die erste Bewertung für diesen Artikel ab und helfen Sie Anderen bei der Kaufenscheidung:

Datenblätter

ETA17/0237 Zulassung G&B Bolzenanker Opt. 7

tech. Daten G&B Bolzenanker Opt. 7 mit DIN9021 Scheibe
