10 x 80mm Multifunktionsrahmendübel inkl. TX40 Schraube (1 Stk.)

  • Artikelnummer: P008600
Originalkarton zu 50 Stk. *
1,18 €
117,60 € pro 100
inkl. 20% USt. , zzgl. Versand (Paket)
ab Preis per VK-Los / x 1 Stk. Grundpreis
3 0,74 €* 74,40 € pro 100 Stk.
5 0,62 €* 62,40 € pro 100 Stk.
10 0,54 €* 54,00 € pro 100 Stk.
25 0,48 €* 48,00 € pro 100 Stk.
50 0,46 €* 45,60 € pro 100 Stk.
100 0,44 €* 44,40 € pro 100 Stk.
  • Sofort verfügbar
  • Lieferzeit: 1 Werktage (AT - Ausland abweichend)
x 1 Stk.
Beschreibung

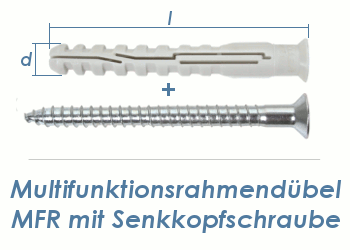

Multifunktionsrahmendübel mit TX Schraube
für die Anwendung bei Fassaden- und Dachkonstruktionen, Hinterlüfteten Fassaden, Dämmstoffbefestigungen, Unterkonstruktionen und bei der Profilmontage für alle gängigen Untergründe.

Durchmesser (d) und Länge (l) per Artikelbezeichnung

Eigenschaften:
  • ETA Zulassung  Zugelassen für Beton und Mauerwerk
  • Brandschutzprüfung F90
  • für alle gängigen Untergründe geeignet
  • langer Spreizbereich und frühe Spreizung durch die seitlichen Balken sorgen für sicheren Halt
  • Durchmesser 10 & 14mm mit Setztiefe 70mm, 8mm mit Setztiefe 50mm
  • Flachbundausführung verhindert Bildung von Kontaktkorrosion
  • Dübel aus hochwertigem Nylon gefertigt
  • Durchsteckmontage
  • Anwendungen im Innenbereich (verzinkt) und Aussenbereich (rostfrei)

Eignung (Baustoffe):

  • Beton C20/25 (Druckfestigkeit 25 N/mm2) 1)
  • Naturstein
  • Vollziegel 1)
  • Kalksand Vollstein 1)
  • Vollstein aus Leichtbeton (Gasbeton, Porenbeton, Bims) 1)
  • Lochstein (Hochlochstein, Kalksandstein) 1)
  • Porenbeton 1)
  • Hohlblockstein aus Leichtbeton

1) Bestandteil der ETA Zulassung


Montage:





Technische Daten:


Abmessungen ( d x l)
in mm
Bohrloch (do)
in mm
mindest Bohrlochtiefe (h1)
in mm
Verankerungstiefe (hnom)
in mm
Anbauteildicke (tfix)
in mm
Antrieb Schraube
8 x 60 8 60 50 10 TX30
8 x 80 8 60 50 30 TX30
8 x 100 8 60 50 50 TX30
8 x 120 8 60 50 70 TX30
10 x 80 10 80 70 10 TX40
10 x 100 10 80 70 30 TX40
10 x 115 10 80 70 45 TX40
10 x 135 10 80 70 65 TX40
10 x 160 10 80 70 90 TX40
10 x 200 10 80 70 130 TX40
10 x 240 10 80 70 170 TX40
10 x 280 10 80 70 210 TX40
10 x 320 10 80 70 250 TX40


Tragfähigkeit:

Typ zul. Zuglast Nzul
für Beton C16/20
(in kN)
zul. Querlast Vzul
für Beton C16/20
(in kN)
zul. Last Fzul
für Vollziegel
Mz10
(in kN)
zul. Last Fzul
für Vollziegel
Mz20
(in kN)
zul. Last Fzul
für Kalksand-Vollstein
KS10
(in kN)
zul. Last Fzul
für Kalksand-Vollstein
KS20
(in kN)
zul. Last Fzul
für Hochloch-
Ziegle
HLz12
(in kN)
zul. Last Fzul
für Kalksand-Lochstein
KLS12
(in kN)
zul. Last Fzul
für Hohlblocksteine
Hbn25
(in kN)
Zul. Biegemoment
für verz. Schrauben Mzul
(in Nm)
8mm 0,71 3,31 0,26 0,43 0,57 0,86 0,14 0,21 0,34 5,03
10mm 1,59 4,86 0,57 0,86 0,57 0,86 0,21 0,26 0,21 8,74
14mm 1,79 8,69 0,86 1,29 0,86 1,29 0,21 0,34 - 20,97

1kN entspricht ca. 100kg


Weitere Details zu anderen Steintypen (wie Porenbeton, Spannbetonhohlplatten) entnehmen Sie der ETA Zulassung unter Datenblätter.


Hersteller: apoloMEA


Multifunktionsrahmendübel MFR ETA Zulassung MEA

Multifunktionsrahmendübel MFR ETA Zulassung MEA
