Blechschrauben mit Senkkopf in Stahl verzinkt gemäß DIN 7982 / DIN-EN-ISO 7050 Form C (mit Spitze) und ISR/TX Antrieb
DIN 7981 Blechschrauben mit Senkkopf (nach ISO 7050 oft baugleich) aus verzinktem Stahl gehören zu den am häufigsten verwendeten Befestigungsmitteln in Industrie, Handwerk und Hobby. Im Gegensatz zu den DIN 7504 Bohrschrauben besitzen sie keine integrierte Bohrspitze, sondern ein klassisches, spitz zulaufendes (oder flaches) Blechgewinde, das in ein bereits vorgebohrtes Loch eingedreht wird. Senkkopf Blechschrauben werden dort eingesetzt wo der Kopf (nach dem Eindrehen) bündig mit der Oberfläche des Bauteils werden soll. Sie werden daher für Beschlagmontage im Metallbau und für Verkleidungen sowie Paneele eingesetzt

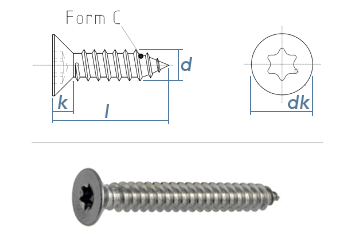

Durchmesser (d) x Länge (l) per Artikelbezeichnung
Eigenschaften:
- Senkkopf (Form O) - der Kopf läuft nach unten hin kegelförmig zu. Nach dem vollständigen Eindrehen schließt die Oberseite der Schraube komplett plan (bündig) mit der Oberfläche des Materials ab. Es gibt keine überstehenden Kanten.
- selbstschneidendes Blechgewinde - die Schraube schneidet sich ihr Gegengewinde beim Eindrehen in das vorgebohrte Loch selbst. Dadurch sitzt sie vibrationssicher und extrem fest
- TX (Innensechsrund / Torx) Antrieb - bietet sehr gute Kraftübertragung ohne Abgleiten
Verarbeitung:
Bei Blechschrauben ist zu beachten, dass die Einschraub-Blechdicke größer als die Steigung des Gewindes der Blechschraube ist. Nur so ist eine sichere Verbindung der Verschraubung gewährleistet. Bitte beachten Sie die hier angegebenen Kernlochdurchmesser in Bezug auf die Blechdicken und die Werkstoff Festigkeit. Bei gestanzten Löchern ist der Kernlochdurchmesser zwischen 0,1-0,3mm größer zu wählen und die Blechschraube darf nur in Stanzrichtung verbaut werden.
|
Durchmesser (d)
in mm
|
Vorbohrdurchmesser von - bis
in mm *1
|
empfl. Blechdicke MIN - MAX
in mm *2
|
|
2,9
|
2,2 - 2,5
|
1,1 - 2,2
|
|
3,5
|
2,7 - 3,1
|
1,3 - 2,8
|
|
3,9
|
2,9 - 3,5
|
1,3 - 3
|
|
4,2
|
3,1 - 3,7
|
1,4 - 3,5
|
|
4,8
|
3,6 - 4,3
|
1,6 - 4
|
|
5,5
|
4,2 - 5
|
1,8 - 4,5
|
|
6,3
|
4,9 - 5,8
|
1,8 - 5
|
*1... Je höher die Zugfestigkeit Rm (>100 N/mm2 bis <500 N/mm2) desto größer(innerhalb der angegebenen Werte) sollte das Vorbohrloch gewählt werden
*2... Bei dünnen Blechstärken sollte der Vorbohrdurchmesser entsprechend kleiner (innerhalb der angegebenen Werte) gewählt werden.
Technische Daten:
|
Durchmesser (d)
in mm
|
2,9
|
3,5
|
3,9
|
4,2
|
4,8
|
5,5
|
6,3
|
|
Kopfdurchmesser (d)
in mm
|
5,5
|
6,8
|
7,5
|
8,1
|
9,5
|
10,8
|
12,4
|
|
Kopfhöhe (k)
in mm
|
1,7
|
2,1
|
2,3
|
2,5
|
3
|
3,4
|
3,8
|
|
Antrieb
|
TX10
|
TX15
|
TX15/20
|
TX20
|
TX25
|
TX25
|
TX30
|
Angaben zur Produktsicherheit
Herstellerinformationen:
Schraubenking GmbH
Katzenberg 58
Kirchdorf am Inn, Österreich, 4982
shop@schraubenking.at
https://www.schraubenking.at
Katzenberg 58
Kirchdorf am Inn, Österreich, 4982
shop@schraubenking.at
https://www.schraubenking.at
| Produkteigenschaft | Wert |
|---|---|
| Info VPE: |
Erklärung zur Inhaltsangabe "
|
Originalkarton zu xx Stk.*"
