M10 x 102mm Bolzenanker Edelstahl A4 - ETA Opt. 1 (1 Stk.)

Artikelnummer: P008661


2,33 €
233,00 € pro 100

inkl. 20% USt., zzgl. Versand

ab x 1 Stk. Preis per VK-Los
102,21 €221,00 € pro 100 Stk.
252,10 €210,00 € pro 100 Stk.
501,98 €198,00 € pro 100 Stk.

Lieferzeit: 1 - 3 Werktage

x 1 Stk.


Beschreibung

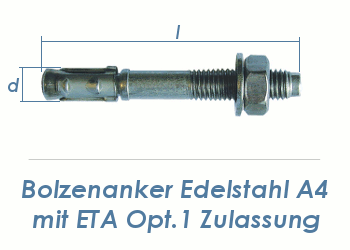

Bolzenanker, Edelstahl A4 mit DIN 125 Scheibe und Mutter.
Verwendbar für Beton und Naturstein mit dichtem Gefüge.


Abmessungen (d x l) per Artikelbezeichnung


Allgemein:
Bolzenanker (auch als Blitzanker oder Schlaganker bezeichnet) sind für die vielfälltige Befestigung in vorwiegend Beton geeignet und werden z.B. für die Montage von Holzbalken auf Beton, Befestigung von Metallprofilen auf Betonböden, zur Montage von Lagerprofilen, zur Befestigung von Pfostenträgern auf Betonsockeln, usw... verwendet.


Eigenschaften:
  • ETA Zulassung für ungerissenen  und gerissenem Beton (Option 1).
  • Feuerwiderstandsklasse F120
  • Ausführung mit DIN125 Unterlegscheibe
  • Kraft- und drehmomentkontrollierte Spreizung
  • korrossionsbeständig durch Edelstahl A4
  • Vor- und Durchsteckmontage



Montage:
Bitte bei der Montage auf ein exaktes und sauberes Bohrloch achten. Achtung! Bei unterschrittenem Randabstand verringern sich die Zugfestigkeitseigenschaften.


Montage Bolzenanker G&B Fissaggi


Technische Daten:

Abmessungen (d x lt)
in mm
Bohrloch
Durchmesser (d0)
in mm
Anbauteildicke
(tfix)
in mm
min. Bohrlochtiefe
(h1)
in mm
Setztiefe
(hnom)
in mm
Verankerungstiefe
(hef)
in mm
Anzugsdrehmoment
(Tinst)
in Nm
Schlüsselweite
(Ch)
in mm
8 x 728106050452013
8 x 928306050452013
8 x 1128506050452013
10 x 9210107568603517
10 x 10210207568603517
10 x 11210307568603517
10 x 13210507568603517
12 x 1031259081707019
12 x 11812209081707019
12 x 12812309081707019
12 x 14812509081707019
12 x 16312659081707019
16 x 123165110968512024
16 x 1381620110968512024
16 x 1681650110968512024


Mechanische Eigenschaften:
Durchmesser (in mm)8101216
empf. Zugbeanspruchung  bei ungerissenem Beton C20/25
(in kN)
3,66,37,916,7
empf. Zugbeanspruchung  bei gerissenem Beton C20/25
(in kN)
23,64,89,5
empf. Beanspruchnung auf Abscherrung bei
ungerissenem & ungerissenem Beton C20/25
(in kN)
5,28,111,922,4

Weitere Details wie Tragfähigkeiten, Rand- und Achsabstände entnehmen Sie der unter Datenblättern angeschlossenen ETA Zulassung.


Hersteller: G&B Fissaggi

Originalkarton zu  25 Stk.*

* Bei Abnahme dieser Stückzahl liefern wir in der Originalverpackung der Herstellers. Um die Lieferfähigkeit zu gewährleisten beziehen wir Ware von unterschiedlichen Herstellern/Lieferanten, weshalb mehrere unterschiedliche Verpackungsgrößen (VPEs) angeführt sein können. Wir sind bemüht immer in Originalverpackungen zu liefern, können dies bei unterschiedlichen VPEs nicht zu 100% garantieren.


Verkaufslose: Alle unsere Produkte werden in 1, 10 oder 100 Stk. Verkaufslosen angeboten. Wenn Sie z.B. einen Artikel mit der Losgröße "10 Stk." nun 3 x in den Warenkorb legen, so erhalten Sie 3 x 10 = 30 Stk. Mehrere Lose gleicher Artikel werden gemeinsam verpackt in einem Zipp Beutel mit Identifizierung oder im Originalkarton geliefert (weiter Details Losgrößen und Staffelpreise finden Sie hier)
