Beschreibung

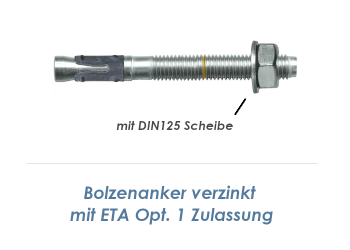

Bolzenanker / Blitzanker Stahl verzinkt mit Scheibe und Mutter. Der Bolzenanker BAZ2 ist für vielfältige Befestigungen im gerissenen und ungerissenen Beton hervorragend geeignet, wie die ETA-Bewertung Option 1 für gerissenen Beton bestätigt- kann aber auch bei dichtem Naturstein (bis M8) genutzt werden. Bolzenanker (auch als Blitzanker oder Schlaganker bezeichnet) sind für die vielfälltige Befestigung in vorwiegend Beton geeignet und werden z.B. für die Montage von Holzbalken auf Beton, Befestigung von Metallprofilen auf Betonböden, zur Montage von Lagerprofilen, zur Befestigung von Pfostenträgern auf Betonsockeln, usw... verwendet.
Durchmesser (d) und Länge (l) per Artikelbezeichnung
Eigenschaften:
- Zertifizierter Bolzenanker mit ETA Option 1 für gerissenen und ungerissenen Beton sowie seismische Einwirkungen (Kategorie C1 und C2)
- Langes Gewinde für mehr Flexibilität
- Ausgeprägte Widerhaken verkrallen sich schnell und sicher im Untergrund.
- Durch Kaltumformung des Bolzens und des Gewindes erreicht man große Härte und Präzision
- Schlagschutz am Kopf schützt das Gewinde beim Einschlagen
- Vereinfachtes Setzen durch abgerundeten Spreizkonus – ideal für Durchsteckmontage durch Holz
- Die perfekte Abstimmung zwischen dem Konus und der Spreizhülse sorgt für ein zuverlässiges Spreizverhalten und hohe Zuglastwerte
- Verwendbar unter seismischen Einwirkungen
Montage:
Bitte bei der Montage auf ein exaktes und sauberes Bohrloch achten. Achtung! Bei unterschrittenem Randabstand verringern sich die Zugfestigkeitseigenschaften.
Technische Daten:
|
Abmessung d x l
in mm
|
Bohrloch (d0)
in mm
|
Bohrlochtiefe (h1 min)
in mm
|
Verankerungstiefe (hef)
in mm
|
Anbauteildicke (tfix)
in mm
|
Gewinde
|
Antrieb
|
|
6 x 50 *
|
6
|
44
|
34
|
2
|
M6
|
SW10
|
|
6 x 65 *
|
6
|
46
|
36
|
15
|
M6
|
SW10
|
|
8 x 50 *
|
8
|
42
|
30
|
2
|
M8
|
SW13
|
|
8 x 75
|
8
|
60
|
48
|
9
|
M8
|
SW13
|
|
8 x 95
|
8
|
60
|
48
|
29
|
M8
|
SW13
|
|
8 x 115
|
8
|
60
|
48
|
49
|
M8
|
SW13
|
|
8 x 150
|
8
|
60
|
48
|
84
|
M8
|
SW13
|
|
10 x 90
|
10
|
75
|
60
|
10
|
M10
|
SW17
|
|
10 x 100
|
10
|
75
|
60
|
20
|
M10
|
SW17
|
|
10 x 110
|
10
|
75
|
60
|
30
|
M10
|
SW17
|
|
10 x 130
|
10
|
75
|
60
|
50
|
M10
|
SW17
|
|
10 x 160
|
10
|
75
|
60
|
80
|
M10
|
SW17
|
|
12 x 100
|
12
|
85
|
70
|
4
|
M12
|
SW19
|
|
12 x 120
|
12
|
85
|
70
|
24
|
M12
|
SW19
|
|
12 x 130
|
12
|
85
|
70
|
34
|
M12
|
SW19
|
|
12 x 150
|
12
|
85
|
70
|
54
|
M12
|
SW19
|
|
12 x 160
|
12
|
85
|
70
|
64
|
M12
|
SW19
|
|
12 x 180
|
12
|
85
|
70
|
84
|
M12
|
SW19
|
|
16 x 125
|
16
|
105
|
85
|
8
|
M16
|
SW24
|
|
16 x 140
|
16
|
105
|
85
|
23
|
M16
|
SW24
|
|
16 x 170
|
16
|
105
|
85
|
53
|
M16
|
SW24
|
|
16 x 180
|
16
|
105
|
85
|
63
|
M16
|
SW24
|
*) nicht Bestandteil der Zulassung
Montagedaten:
|
Durchmesser (d)
|
M6*
|
M8
|
M10
|
M12
|
M16
|
|
Drehmoment (Tinst.)
in Nm
|
7
|
15
|
40
|
60
|
100
|
|
Durchgangsloch für anzuschließende Anbauteile
in mm
|
7
|
9
|
12
|
14
|
18
|
|
Unterlegscheibe Außendurchmesser x Dicke
in mm
|
12 x 1,6
|
17 x 1,6
|
21 x 2
|
24 x 2,5
|
30 x 3
|
* nicht Bestandteil der Zulassung
Weitere Details wie Tragfähigkeiten, Rand- und Achsabstände entnehmen Sie der unter Datenblättern angeschlossenen ETA Zulassung.
Hersteller: CELO Befestigungssysteme GmbH
Celo Bolzenanker BAZ2 ETA 24/005 DE
Celo Bolzenanker BAZ2 ETA 24/005 DE
CELO Bolzenanker BAZ2 Datenblatt
CELO Bolzenanker BAZ2 Datenblatt
