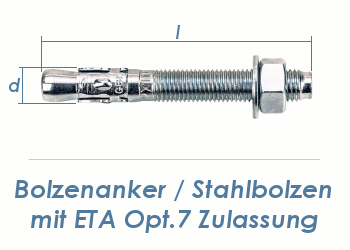

M12 x 90mm Bolzenanker verzinkt - ETA Opt. 7 (1 Stk.)

Artikelnummer: P008657


0,61 €
61,00 € pro 100

inkl. 20% USt., zzgl. Versand

ab x 1 Stk. Preis per VK-Los
100,58 €58,00 € pro 100 Stk.
250,55 €55,00 € pro 100 Stk.
500,52 €52,00 € pro 100 Stk.

Lieferzeit: 1 - 3 Werktage

x 1 Stk.


Beschreibung

Bolzenanker, Stahl verzinkt mit DIN 125 Scheibe und Mutter.
geeignet für die Schnellmontage in ungerissenem Beton und bei Naturstein mit dichtem Gefüge mit ETA Zualssung für ungerissenem Beton (Option 7).


Abmessungen (d x lt) per Artikelbezeichnung


Allgemein:
Bolzenanker (auch als Blitzanker oder Schlaganker bezeichnet) sind für die vielfälltige Befestigung in vorwiegend Beton geeignet und werden z.B. für die Montage von Holzbalken auf Beton, Befestigung von Metallprofilen auf Betonböden, zur Montage von Lagerprofilen, zur Befestigung von Pfostenträgern auf Betonsockeln, usw... verwendet.


Eigenschaften:
  • ETA Zulassung für ungerissenen Beton (Option 7)
  • Ausführung mit DIN125 Unterlegscheibe
  • Kraft- und drehmomentkontrollierte Spreizung
  • galvanisch verzinkt
  • Vor- und Durchsteckmontage



Montage:
Bitte bei der Montage auf ein exaktes und sauberes Bohrloch achten. Achtung! Bei unterschrittenem Randabstand verringern sich die Zugfestigkeitseigenschaften.


Montage Bolzenanker G&B Fissaggi


Technische Daten:

Abmessungen (d x lt)
in mm
Bohrloch
Durchmesser (d0)
in mm
Anbauteildicke
(tfix)
in mm
min. Bohrlochtiefe
(h1)
in mm
Setztiefe
(hnom)
in mm
Verankerungstiefe
(hef)
in mm
Anzugsdrehmoment
(Tinst)
in Nm
Schlüsselweite
(Ch)
in mm
8 x 65876050452013
8 x 758176050452013
8 x 958376050452013
8 x 1158576050452013
10 x 7510106555503517
10 x 9010256555503517
10 x 10010356555503517
10 x 12010556555503517
10 x 15010856555503517
10 x 170101056555503517
12 x 901288070605519
12 x 10012188070605519
12 x 11012288070605519
12 x 12012388070605519
12 x 14012588070605519
12 x 16012788070605519
12 x 18012988070605519
16 x 12516101101008510024
16 x 14516301101008510024
16 x 17016551101008510024
16 x 20016851101008510024
16 x 220161051101008510024
20 x 150201512511510015030
20 x 170203512511510015030
20 x 220208512511510015030
20 x 2702013512511510015030


Mechanische Eigenschaften:
Durchmesser (in mm)810121620
Zugbeanspruchung  bei ungerissenem Beton C20/25
(in kN)
3,64,86,36,314,3
Beanspruchnung auf Abscherrung bei ungerissenem Beton C20/25
(in kN)
5,38,312,122,533,6

Weitere Details wie Tragfähigkeiten, Rand- und Achsabstände entnehmen Sie der unter Datenblättern angeschlossenen ETA Zulassung.


Hersteller: G&B Fissaggi

Originalkarton zu  20 Stk.*

* Bei Abnahme dieser Stückzahl liefern wir in der Originalverpackung der Herstellers. Um die Lieferfähigkeit zu gewährleisten beziehen wir Ware von unterschiedlichen Herstellern/Lieferanten, weshalb mehrere unterschiedliche Verpackungsgrößen (VPEs) angeführt sein können. Wir sind bemüht immer in Originalverpackungen zu liefern, können dies bei unterschiedlichen VPEs nicht zu 100% garantieren.


Verkaufslose: Alle unsere Produkte werden in 1, 10 oder 100 Stk. Verkaufslosen angeboten. Wenn Sie z.B. einen Artikel mit der Losgröße "10 Stk." nun 3 x in den Warenkorb legen, so erhalten Sie 3 x 10 = 30 Stk. Mehrere Lose gleicher Artikel werden gemeinsam verpackt in einem Zipp Beutel mit Identifizierung oder im Originalkarton geliefert (weiter Details Losgrößen und Staffelpreise finden Sie hier)
