Beschreibung
Linsenflachkopfschrauben mit Torx (TX) Antrieb aus Edelstahl A2 gemäß ISO 7380-2 bzw. DIN34805-2
Diese Schraube verfügt über einen flachen, oben abgerundeten Kopf mit Flansch und wird sehr häufig bei sichtbaren Verschraubungen im Bereich Maschinenbau und Anlagenbau eingesetzt. Durch die Kopfform der ISO7380-2 Schraube ergibt sich, bedingt durch die größere Auflagefläche, eine optimale Kraftübertragung.

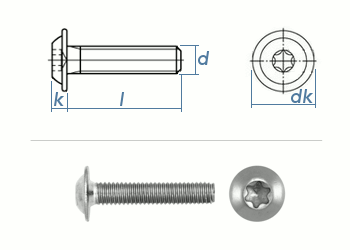

Durchmesser (d) x Länge(l) per Artikelbezeichnung
Technische Daten:
Durchmesser (d) x Länge(l) per Artikelbezeichnung
Technische Daten:
|
Durchmesser (d)
|
M3
|
M4
|
M5
|
M6
|
M8
|
|
Kopfdurchmesser (dk)
in mm
|
6,9
|
9,4
|
11,8
|
13,6
|
17,8
|
|
Kopfhöhe (k)
in mm
|
1,65
|
2,2
|
2,75
|
3,3
|
4,4
|
|
Antrieb (s)
|
TX10
|
TX20
|
TX25
|
TX30
|
TX40
|
|
Gewindelänge (b)
in mm
|
Vollgew.
|
Vollgew.
|
Vollgew.
|
Vollgew.
|
Vollgew.
|
Eigenschaften:
Werkstoffnummer: 1.4301, 1.4303 und 1.4306
Zugfestigkeiten: A2-50 mit 500N/mm2, A2-70 mit 700N/mm2 (= Standardmaterial, falls nicht angegeben), A2-80 mit 800N/m2
Beständigkeiten: gute Beständigkeit gegen Rost, geringe Beständigkeit gegen Säuren, gute Schweißbarkeit
Allgemein Informationen:
Die Linsenflachkopfschraube (auch Halbrundkopfschraube genannt) per ISO7380-2 ist eine vielseitig einsetzbare metrische Schraube mit guter Zugänglichkeit und verbesserte Kraftübertragung durch den Innensechsrund/TX Antrieb. Der dekorative Kopf ist für sichtbare Verschraubungen sehr beliebt ist.
-
einfache Montage und Demontage (lösbare & wiederverwendbare Verbindung)
-
hohe Temperaturbeständigkeit
-
keine Gefügeveränderung bei der Verbindung (im Vergleich zur z.B. Schweißnaht)
Erklärung zur Inhaltsangabe "
|
Originalkarton zu xx Stk.*"
