Beschreibung
Linsenflachkopfschrauben mit Innensechskant (ISK) Antrieb aus Stahl verzinkt FKL10.9 gemäß ISO 7380-1
Diese Schraube verfügt über einen flachen, oben abgerundeten Kopf und wird sehr häufig bei sichtbaren Verschraubungen im Bereich Maschinenbau und Anlagenbau eingesetzt. Durch die Kopfform der ISO7380-1 Schraube ergibt sich ein gute Kraftübertragung, welche durch die Wahl der ISO7380-2 (Schraubenkopf mit Flansch) noch weiter erhöht werden kann.

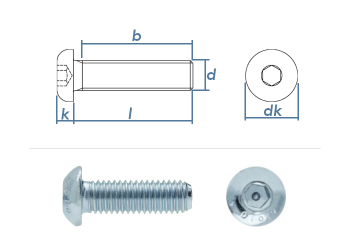

Durchmesser (d) x Länge(l) per Artikelbezeichnung
Technische Daten:
Durchmesser (d) x Länge(l) per Artikelbezeichnung
Technische Daten:
|
Durchmesser (d)
|
M3
|
M4
|
M5
|
M6
|
M8
|
M10
|
M12
|
M14
|
M16
|
|
Kopfdurchmesser (dk)
in mm
|
5,7
|
7,6
|
9,5
|
10,5
|
14
|
17,5
|
21
|
-
|
28
|
|
Kopfhöhe (k)
in mm
|
1,65
|
2,2
|
2,75
|
3,3
|
4,4
|
5,5
|
6,6
|
-
|
8,8
|
|
Antrieb (s)
|
SW2
|
SW2.5
|
SW3
|
SW4
|
SW5
|
SW6
|
SW8
|
-
|
SW10
|
|
Gewindelänge (b)
in mm
|
Vollgew./
Teilgewinde
*1
|
Vollgew./
Teilgewinde
*1
|
Vollgew./
Teilgewinde
*1
|
Vollgew./
Teilgewinde
*1
|
Vollgew./
Teilgewinde
*1
|
Vollgew./
Teilgewinde
*1
|
Vollgew./
Teilgewinde
*1
|
-
|
Vollgew./
Teilgewinde
*1
|
Anmerkung *1:
kurze Dimensionen (Länge unter 5x Durchmesser) meist in Vollgewinde
lange Dimensionen (Länge größer 5x Durchmesser) in Teilgewinde oder Vollgewinde (Herstellerabhängig).
Eigenschaften:
Werkstoff: Kohlenstoffstahl, abgeschreckt und angelassen (teilweise mit Zusätzen wir Bor, Mn oder Cr), Oberfläche galvanisch verzinkt
Festigkeiten: FKL 10.9 mit Zugfestigkeit: 1000N/mm2, Streckgrenze: 900N/mm2
Beständigkeiten: galvanisch verzinkt , daher bedingt gegen Rost beständig. FKL 10.9 wird bei der Notwendigkeit höherer Festigkeiten eingesetzt
Allgemein Informationen:Die Linsenflachkopfschraube (auch Halbrundkopfschraube genannt) per ISO7380-1 ist eine vielseitig einsetzbare metrische Schraube mit guter Zugänglichkeit durch den Innensechskantantrieb und ist durch den dekorativen Kopf für sichtbare Verschraubungen sehr beliebt.
- einfache Montage und Demontage (lösbare & wiederverwendbare Verbindung)
- hohe Temperaturbeständigkeit
- keine Gefügeveränderung bei der Verbindung (im Vergleich zur z.B. Schweißnaht)
Erklärung zur Inhaltsangabe "
|
Originalkarton zu xx Stk.*"
