Beschreibung
Zylinderschrauben mit Innensechskant, niedrigem Kopf und Schlüsselführung gemäß DIN 6912 aus Stahl verzinkt FKL 8.8

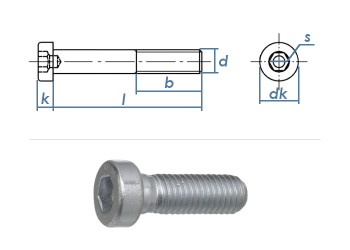

d (Durchmesser) x l (Länge) per Artikelbeschreibung
Technische Daten:
M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | |
b (Gewindelänge) bei l bis 125mm bei l über 125mm bei l über 200mm in mm *1 |
14 - - |
16 - - |
18 - - |
22 - - |
26 32 - |
30 36 - |
34 40 - |
38 44 57 |
dk (Kopfdurchmesser) in mm |
7 | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 |
k ( Kopfhöhe) in mm |
2,8 | 3,5 | 4 | 5 | 6,5 | 7,5 | 8,5 | 10 |
s (SW Antrieb) in mm |
3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 |
*1 .... angegebene Länge stellt die Mindestgewindelänge dar -> bei kürzeren Schrauben wird die Schraube als Vollgewinde geliefert.
Eigenschaften:
Typ | Werkstoff | Zugfestigkeiten / Steckgrenze | Zusammenfassung |
FKL 8.8 | Kohlenstoffstahl, abgeschreckt und angelassen (teilweise mit Zusätzen wir Bor, Mn oder Cr) Oberfläche galvanisch verzinkt |
Zugfestigkeit: 800N/mm2 Streckgrenze: 640N/mm2 |
galvanisch verzinkt , daher bedingt gegen Rost beständig, Standardfestigkeit für den Maschinenbau |
Allgemein Informationen:
Die Zylinderschraube per DIN6912 wird vorwiegend in engen Montagesituationen eingesetzt und bietet durch den ISK Antrieb eine gute Zugänglichkeit bei geringem Platzbedarf durch den niedrigen Kopf.
- einfache Montage und Demontage (lösbare & wiederverwendbare Verbindung)
- hohe Temperaturbeständigkeit
- keine Gefügeveränderung bei der Verbindung (im Vergleich zur z.B. Schweißnaht)
- guter Korrisionsschutz bei Edelstahl bzw. bei feuerverzinkten Ausführungen
