Beschreibung
Linsenflachkopfschrauben mit Innensechskant (ISK) Antrieb in Edelstahl A2 gemäß ISO 7380-1
Diese Schraube verfügt über einen flachen, oben abgerundeten Kopf und wird sehr häufig bei sichtbaren Verschraubungen im Bereich Maschinenbau und Anlagenbau eingesetzt. Durch die Kopfform der ISO7380-1 Schraube ergibt sich ein gute Kraftübertragung, welche durch die Wahl der ISO7380-2 (Schraubenkopf mit Flansch) noch weiter erhöht werden kann.

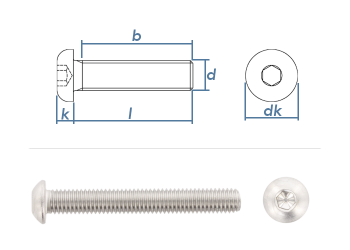

Durchmesser (d) x Länge(l) per Artikelbezeichnung
Technische Daten:
Durchmesser (d) x Länge(l) per Artikelbezeichnung
Technische Daten:
Durchmesser (d)
|
M2
|
M2,5
|
M3
|
M4
|
M5
|
M6
|
M8
|
M10
|
M12
|
M14
|
M16
|
Kopfdurchmesser (dk)
in mm
|
3,4
|
4,6
|
5,7
|
7,6
|
9,5
|
10,5
|
14
|
17,5
|
21
|
-
|
28
|
Kopfhöhe (k)
in mm
|
1,3
|
1,5
|
1,65
|
2,2
|
2,75
|
3,3
|
4,4
|
5,5
|
6,6
|
-
|
8,8
|
Antrieb (s)
|
SW1.3
|
SW1.5
|
SW2
|
SW2.5
|
SW3
|
SW4
|
SW5
|
SW6
|
SW8
|
-
|
SW10
|
Gewindelänge (b)
in mm
|
Vollgew.
|
|
Vollgew.
|
Vollgew.
|
Vollgew.
|
Vollgew.
|
Vollgew.
|
Vollgew.
|
Vollgew.
|
-
|
Vollgew.
|
Eigenschaften:
Werkstoffnummer: 1.4301, 1.4303 und 1.4306
Zugfestigkeiten: A2-50 mit 500N/mm2, A2-70 mit 700N/mm2 (= Standardmaterial, falls nicht angegeben), A2-80 mit 800N/m2
Beständigkeiten: gute Beständigkeit gegen Rost, geringe Beständigkeit gegen Säuren, gute Schweißbarkeit
Allgemein Informationen:
Die Linsenflachkopfschraube (auch Halbrundkopfschraube genannt) per ISO7380-1 ist eine vielseitig einsetzbare metrische Schraube mit guter Zugänglichkeit durch den Innensechskantantrieb und ist durch den dekorativen Kopf für sichtbare Verschraubungen sehr beliebt.
-
einfache Montage und Demontage (lösbare & wiederverwendbare Verbindung)
-
hohe Temperaturbeständigkeit
-
keine Gefügeveränderung bei der Verbindung (im Vergleich zur z.B. Schweißnaht)
