Durchmesser (d) x Gewindesteigung (in mm) und Festigkeitsklasse (FKL) per Artikelbezeichnung
Eigenschaften:
- Sicherungswirkung durch Kunststoffteil - das Innengewinde des Kunststoffrings ist kleiner als das der Schraube. Beim Aufschrauben schneidet sich das Bolzengewinde der Schraube materialverdrängend in den Kunststoff
- Niedrige Form - im Vergleich zur DIN 982 ist die DIN 985 die Variante mit der niedrigen Bauhöhe. Sie ist extrem platzsparend und ideal für Konstruktionen mit begrenztem Bauraum geeignet
- Standard-Sechskant - Sie wird wie eine ganz normale Sechskantmutter mit einem handelsüblichen Gabelschlüssel oder einer Stecknuss montiert
Hinweis:
Da sich der Kunststoffring beim Abschrauben plastisch verformt, verliert die Mutter bei mehrmaliger Verwendung ihre Sicherungswirkung. Aus Sicherheitsgründen sollte sie daher nach dem Lösen immer durch eine neue ersetzt werden. Da der Sicherungsring aus Kunststoff besteht, liegt die maximale Einsatztemperatur in der Regel bei ca. -40 °C bis +120 °C. Bei höheren Temperaturen schmilzt oder versprödet der Kunststoff, wodurch die Sicherungswirkung verloren geht (in solchen Fällen greift man zu Ganzmetall-Sicherungsmuttern).

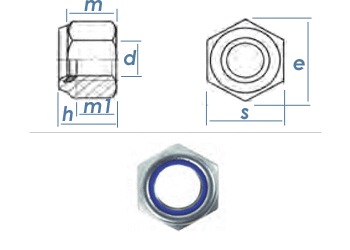

Technische Daten:
|
Innendurchmesser (d)
|
Außendurchmesser (e)
in mm
|
Höhe (h)
in mm
|
Gewindelänge (m1)
in mm
|
Höhe Sechskant (m)
in mm
|
Schlüsselweite (s)
|
|
M2,5 *1+2
|
5,5
|
3,5
|
1,5
|
2,3
|
SW5
|
|
M3 *2
|
6,01
|
4
|
1,65
|
2,4
|
SW5,5
|
|
M4 *2
|
7,66
|
5
|
2,2
|
2,9
|
SW7
|
|
M5 *2
|
8,79
|
5
|
2,75
|
3,2
|
SW8
|
|
M6
|
11,05
|
6
|
3,3
|
4
|
SW10
|
|
M8
|
14,38
|
8
|
4,4
|
5,5
|
SW13
|
|
M10
|
18,9
|
10
|
5,5
|
6,5
|
SW17
|
|
M12
|
21,1
|
12
|
6,6
|
8
|
SW19
|
|
M14
|
24,49
|
14
|
7,7
|
9,5
|
SW22
|
|
M16
|
26,75
|
16
|
8,8
|
10,5
|
SW24
|
|
M18
|
29,56
|
18,5
|
9,9
|
13
|
SW27
|
|
M20
|
32,95
|
20
|
11
|
14
|
SW30
|
|
M22
|
35,05
|
22
|
12,2
|
15
|
SW32
|
|
M24
|
39,55
|
24
|
13,2
|
15
|
SW36
|
|
M27
|
45,02
|
27
|
14,8
|
17
|
SW41
|
|
M30
|
50,85
|
30
|
16,5
|
19
|
SW46
|
|
M33
|
55,37
|
33
|
18,2
|
22
|
SW50
|
|
M36
|
60,79
|
36
|
19,8
|
25
|
SW55
|
1*...M2,5 nicht genormt, daher in Anlehnung an DIN985
2*...Festigkeit als FKL6 oder FKL8 ausgeführt. Nach Wahl des Herstellers
Hinweis zur Auswahl von Muttern:
Die Festigkeitsklasse einer Mutter sollte immer gleich oder höher der Festigkeitsklasse der Schraube sein. D.h. bei verzinkten Schrauben der Festigkeitsklasse 8.8 sollten Muttern der Festigkeitsklasse 8 benutzt werden.
