M8 x 92mm Bolzenanker Edelstahl A4- ETA Opt. 1 (1 Stk.)

Artikelnummer: P003317

>> Verpackungsgrößen siehe Artikeldetails

1,70 €
170,00 € pro 100

inkl. 20% USt., zzgl. Versand

ab x 1 Stk. Preis per VK-Los
10 1,61 € 161,50 € pro 100 Stk.
25 1,53 € 153,00 € pro 100 Stk.
50 1,45 € 144,50 € pro 100 Stk.
sofort verfügbar

Lieferzeit: 1 - 3 Werktage

x 1 Stk.


Beschreibung

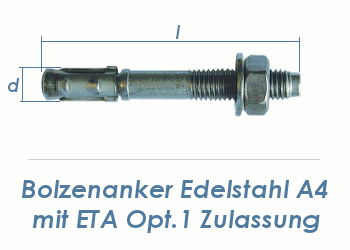

Bolzenanker, Edelstahl A4 mit DIN 125 Scheibe und Mutter. Verwendbar für Beton und Naturstein mit dichtem Gefüge.

l (Gesamtlänge): 92mm
Durchmesser: M8 / 8mm

Eigenschaften:
  • ETA Zulassung für ungerissenen  und gerissenem Beton (Option 1).
  • Feuerwiderstandsklasse F120
  • Ausführung mit grosser Unterlegscheibe gemäß DIN 125
  • Kraft- und drehmomentkontrollierte Spreizung
  • Edelstahl A4
  • Vor- und durchsteckmontage



Montage:
Bitte bei der Montage auf ein exaktes und sauberes Bohrloch achten. Achtung! Bei unterschrittenem Randabstand verringern sich die Zugfestigkeitseigenschaften.




Technische Daten:

 L
(Gesamtlänge
in mm)
 f
(Gewindelänge
in mm)
 do
(Bohrloch
in mm)
h1
(min Bohr-
lochtiefe
in mm)
tfix
(Befestigungs-
dicke)
Ch
(Schlüssel-
weite Mutter)
Tinst
(Anzugsdrehmoment
in Nm)
 M8 x 72mm  72  32  8   60  10  13  20
 M8 x 92mm  92  52  8  60  30  13  20
 M8 x 112mm  112  72  8  60  50  13  20



Mechanische Eigenschaften:
nur Anwendbar, falls Bolzenanker der ETA Zulassung unterliegt (Option 1 bzw. Option 7, siehe Artikel Details oben)

 Zugbeanspruchung  M6  M8   M10   M12   M16
Tragfähigkeit bei Zugebanspruchung
b. gerissenem Beton C20/25 in kN
 -  5   9   12   20
Tragfähigkeit bei Zugebanspruchung
b. ungerissenem Beton C20/25 in kN
 -  9  16  20  35
 Sicherheitsfaktor  -   1,8  1,8  1,8  1,8


Querbeanspruchung  M6  M8   M10   M12   M16
Stahl:
Tragfähigkeit bei Querbeanspruchung in
gerissenem & ungerissenem Beton C20/25 in kN
 -  10   18  23   44
Edelstahl A4:
Tragfähigkeit bei Querbeanspruchung in
gerissenem & ungerissenem Beton C20/25 in kN
 -   11  17  25  47



Verpackungsgröße: 50 Stk.*

* Bei Abnahme dieser Stückzahl liefern wir in der Originalverpackung des Herstellers. Leider sind wir (um die Lieferfähigkeit zu gewährleisten) gezwungen teilweise Artikel von unterschiedlichen Herstellern/Lieferanten zu beziehen, welche in unterschiedlichen Verpackungsgrößen (VPEs) angeboten werden. In dem Fall sind mehrere Verpackungseinheiten angeführt. Wir sind natürlich bemüht immer in Originalverpackungen zu liefern, können dies bei unterschiedlichen VPEs nicht zu 100% garantieren.


Verkaufslose: Wir bieten alle unsere Produkte in Losen zu 1, 10 oder 100 Stk. an. Wenn Sie z.B. einen Artikel mit der Losgröße "10 Stk." nun 3 x in den Warenkorb legen, so erhalten Sie 3 x 10 = 30 Stk. Mehrere Lose gleicher Artikel werden gemeinsam verpackt in einem Zipp Beutel mit Identifizierung oder im Originalkarton geliefert (weiter Details Losgrößen und Staffelpreise finden Sie hier)




Info zur BauPVO: Dieser Artikel ist für den Einsatz gemäß BauPVO (EU Verordnung # 305/2011) geeignet und hierzu können wir Leistungserklärungen zur Verfügung stellen. Bei Abnahme von ganzen Kartons finden Sie CE Kennzeichnung und ETA Zulassungsnummer auf dem Karton. Die dazugehörigen Leistungserklärungen finden Sie hier zum Download. Sollten Sie die Ware nicht in Originalkartons bestellen wollen (Kleinmenge) und gemäß der BauPVO einsetzen wollen, so bitten wir um Kontaktaufnahme vor Bestellung, sodass wir Ihnen die jeweiligen Leistungserklärungen mitliefern.
